ألواح سيراميك 3-في 1: نظام تأثير وتآكل متكامل ثلاثي الطبقات
في التعامل مع المواد الصناعية الثقيلة، تمثل حماية المعدات من الانزلاق الكاشط عالي السرعة والتأثير الهيكلي المتعامد الشديد تحديًا تشغيليًا مستمرًا. في حين أن ألواح التآكل القياسية أو البطانات الرفيعة تقاوم الانزلاق البسيط، فإنها تتشقق أو تنفصل أو تنقطع سريعًا عند تعرضها لتأثيرات معدنية كبيرة-متساقطة، أو تدفقات خام كبيرة متواصلة-، أو بيئات ضغط هوائي مكثفة.
للتخلص من التآكل المبكر للأصول وتقليل تكلفة عمليات إيقاف التشغيل غير المتوقعة للصيانة، تعمل شركات الهندسة الحديثة على الترقية إلى بنية أساسية مركبة عالية الأداء-للخدمة الشاقة-. تجمع المصفوفة المركبة 3-في-1 المصممة هندسيًا بين صلابة السطح القصوى للسيراميك التقني، وخصائص امتصاص الصدمات للمطاط المبركن اللزج، والصلابة الهيكلية الثقيلة للوحة دعم من الفولاذ الكربوني المجهزة بمسامير ميكانيكية متكاملة. يخلق هذا الرابط الميكانيكي والكيميائي المزدوج نظامًا مستقرًا للغاية لحماية الأصول التي تتعامل مع إعدادات نقل البضائع السائبة الأكثر تطلبًا.
1. الهندسة الفنية والمبادئ الهيكلية الأساسية

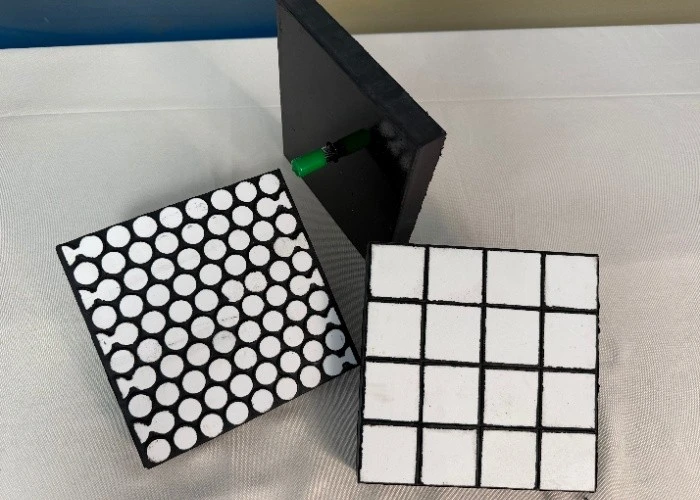

الموثوقية الميدانية لهذه المتقدمةلوحات ارتداء السيراميكيأتي من تصميمها المتوازن-الثلاثي الطبقات. تفشل بطانات المواد المفردة- قبل الأوان لأنها لا تستطيع التعامل مع أنواع مختلفة من الإجهاد الميكانيكي في وقت واحد. يحل المركب 3 في 1 هذا القيد من خلال طبقات المواد المتكاملة:
[Coarse Ore Impact / Sliding Abrasion] ──>الطبقة 1: - مصفوفة بلاط السيراميك عالية النقاء (Al2O3 / ZTA) │ ▼ (الضغط المنقول) الطبقة 2: مصفوفة مطاطية عالية المرونة - │ ▼ (تبدد طاقة إجهاد القص) [إطار دعم الغلاف الهيكلي المثبت بمسامير]<── Layer 3: Carbon Steel Structural Backing Plate (Integrated Studs)
الطبقة الأولى: مصفوفة الدرع (الألومينا أو السيراميك الفني ZTA)
تستخدم طبقة التآكل الأساسية-ألومينا ألفا-عالية النقاء (Al²O³ أكبر من أو يساوي 92% أو أكبر من أو يساوي 95%) أو زركونيا-ألومينا مقوية (ZTA). متكلس في درجات حرارة أعلى من 1700 درجة، هذه البنية المجهرية البلورية تحقق صلابة روكويل تتجاوز 85 HRA. للأسطح المسطحة،بلاط مستطيل قابل للحاممع فتحات غاطسة مدببة تسمح باللحام المباشر عبر اللوحة الفولاذية قبل حشو المطاط الصناعي. وهذا يوفر احتجازًا مزدوجًا ضد قوى الانزلاق الشديدة والتحول الهيكلي.
الطبقة 2: طبقة امتصاص الصدمات (المرونة العالية-المرونة)
تتم مبركنة المكونات الخزفية تحت ضغط عالٍ مباشرة إلى مطاط طبيعي معدل أو مصفوفة SBR. عندما تصطدم الصخور الكبيرة بالسطح، يعمل المطاط كممتص للصدمات. إنه يتشوه تحت الضغط لتوزيع قوى التأثير الموضعية والقضاء على التشققات الهشة عبر الوجوه الخزفية. تعمل هذه الطبقة أيضًا على عزل الاهتزازات الصوتية، مما يقلل من الضوضاء الهيكلية بمقدار 10 إلى 15 ديسيبل.
الطبقة 3: القاعدة الصلبة وشبكة التثبيت (لوحة الدعم الفولاذية)
على عكس حصائر البلاط اللاصقة القياسية-، تستخدم البطانة مقاس 3-بوصة-1 لوحة فولاذية هيكلية متكاملة (عادةً الفولاذ الكربوني Q235 أو Q355، بسمك 6 مم إلى 10 مم) كقاعدة لها. يتم لحام المسامير الملولبة للخدمة الشاقة مسبقًا على الجزء الخلفي من اللوحة قبل الفلكنة. وهذا يخلق قويةبطانات ارتداء انسحبالتي تتلاءم مباشرة مع إطارات المعدات الموجودة، مما يمنع حالات فشل الروابط الشائعة مع الإيبوكسيات الباردة-المترابطة في البيئات ذات الاهتزازات العالية-.
2. التطبيقات الصناعية عبر-القطاع
الهيكل القابل للتخصيص لدينابلاط السيراميك - بطانات معياريةيجعلها خيارًا مثاليًا عبر البيئات الصناعية الثقيلة المتنوعة حيث تتطلب ألواح السبائك التقليدية استبدالًا متكررًا.
التعدين ومعالجة المعادن (دوائر الإثراء)
تتعرض مصانع التكسير والطحن الحديثة ذات القدرة العالية- لتآكل شديد في المعدات. تم تحديد النظام المركب 3 في 1 على نطاق واسع من أجل:
- مزالق الكسارة الأولية والثانوية:التعامل مع التأثير المباشر الناتج عن سقوط كتل خام كبيرة من -من-منجم (ROM) من ارتفاعات تزيد عن 3 أمتار.
- أسطح التغذية الاهتزازية:مقاومة التآكل المنزلق المستمر الناتج عن خام الحديد الثقيل ومخلفات الذهب ومركزات النحاس.
- قواديس النقل وبوابات المحول:توفير الحماية من الصدمات في مناطق فرز المواد الرطبة أو الجافة حيث تتآكل معدلات تدفق المواد العالية بسرعة من خلال السبائك الصلبة القياسية.
صناعة الأسمنت والركام
تقوم مصانع الأسمنت بمعالجة المواد الخام شديدة الكشط والتي تسبب تآكلًا انزلاقيًا كبيرًا وتآكلًا للأدوات.
- مخاريط صوامع المواد الخام وأنابيب التفريغ:منع تراكم المواد-مع الحماية من التآكل المنزلق الناتج عن الحجر الجيري والصخر الزيتي والجبس.
- صناديق ومزالق تخزين الكلنكر:يتحمل درجات الحرارة العالية-التآكل الناتج عن مواد الكلنكر قبل الانتهاء من معالجة المطاحن.
مصانع تعدين الصلب والحديد
تعتمد منشآت صناعة الحديد على أنظمة التآكل-الثقيلة للحفاظ على استمرار عمليات معالجة فحم الكوك والملبد.
- مزالق شحن مواد الفرن الانفجار:مقاومة التأثير المستمر والتآكل المنزلق الناتج عن كسور فحم الكوك الكاشطة ومزيج خام اللبيد.
- أغطية نهاية تفريغ مصنع تلبيد:التعامل مع التآكل المنزلق المستمر-بزاوية عالية من مادة ملبدة ساخنة عالية الكشط.
3. تحليل بيانات أداء المواد الفنية المقارنة
يتناقض تحليل الأداء التالي مع الفولاذ الكربوني القياسي وألواح تراكب كربيد الكروم (CCO) وأنظمة Shandong Anda الثقيلة-الخدمة 3-في-1 الأنظمة المركبة من السيراميك والمطاط والفولاذ:
| مصفوفة المعلمات التقنية | الفولاذ الكربوني القياسي (Q235/Q355) | تراكب كربيد الكروم (CCO) | لوحة ارتداء الألومينا 3 في 1 من أندا | أندا 3 في 1 ZTA بريميوم لاينر |
|---|---|---|---|---|
| صلابة المعادن السطحية | 4.0 - 5.0 موس | 6.5 - 7.0 موس | 9.0 موس | 9.0 موس |
| صلابة روكويل (HRA) | أقل من أو يساوي 50 HRA | 58 - 62 لجنة حقوق الإنسان | أكبر من أو يساوي 85 HRA | أكبر من أو يساوي 90 HRA |
| صلابة الكسر (K&sub1;&subc;) | عالية (الدكتايل) | منخفض (سبيكة هشة) | 4.5 - 5.2 ميجاباسكال·م¹⁄² | 7.0 - 8.5 ميجاباسكال·م¹⁄² |
| تحديد استقرار الآلية | اللحام المباشر / انسحب | اللحام المباشر فقط | ترصيع الميكانيكية / انسحب | ترصيع الميكانيكية / انسحب |
| مقاومة التأثير الشديد | معتدل (يتشوه بسهولة) | ضعيف (تكسير السطح) | ممتاز (ممتص للمطاط) | الحد الأقصى لانحراف التأثير الثقيل |
| عامل دورة حياة التآكل النسبي | 1.0 (عامل خط الأساس) | 2.5 - 3.0× القاعدة | 5 - 8× الحياة الأساسية | 10 - 15× العمر الممتد |
4. أداء مثبت: دراسة حالة ميدانية عالمية حقيقية
إعداد المشروع:منشأة معالجة خام الحديد (دائرة التعويم الرطب ذات السعة العالية)
التحدي التشغيلي:عانى شلال النقل الأساسي الذي يتعامل مع تدفق الملاط القوي من الجريان-من-خام الحديد في المنجم (حجم الجسيمات أقل من أو يساوي 150 ملم، وارتفاع السقوط 3.5 متر) من التآكل السريع. كانت ألواح سبائك كربيد الكروم القياسية مقاس 20 مم تتآكل كل شهرين ونصف. تطلب هذا الفشل المتكرر لحامًا منتظمًا، مما تسبب في خسارة كبيرة للمواد، وأدى إلى توقف الصيانة غير المجدولة لأكثر من 80 ساعة سنويًا.
الحل الهندسي:قام القسم الفني لدينا بتقييم معلمات النظام ونفذ -نظامًا مخصصًا **3-لبلاط السيراميك**. استخدم الحل تصميمًا معياريًا يتكون من ألواح بسماكة 50 مم تتألف من سدادات أسطوانية من الألومينا المقواة بالزركونيا (ZTA) بسمك 30 مم، مفلكنة في طبقة مطاطية طبيعية ممتازة بقطر 12 مم، ومدعومة بلوحة من الصلب الكربوني بقطر 8 مم مثبتة بمسامير مدمجة M16.
Field Performance Audit Post Installation: Conventional CCO Liner: [2.5 Months Lifespan] ──> 4.8 Shutdowns/Year for Complete Swaps Anda 3-in-1 ZTA System: [22 Months Continuous Run] ──>صفر فشل؛ تخفيض بنسبة 75% في تكاليف الصيانة
النتائج التشغيلية:أكملت اللوحات المعيارية 22 شهرًا من التشغيل المستمر قبل أن تتطلب استبدالًا جزئيًا. ألغى المصنع 4 عمليات تبديل مجدولة لبطانات التآكل- سنويًا، ولم يسجل أي أعطال غير مخطط لها في المعدات، وحقق انخفاضًا بنسبة 75% في تكاليف أعمال الصيانة التراكمية وتكاليف الأجهزة.
اطلب هندسة نظام حماية التآكل المخصص
لا تدع حالات فشل المواد التي يمكن التنبؤ بها وتكاليف الاستبدال المتكررة تؤثر على كفاءة المعالجة لديك أو تقلل من إنتاجية حمولتك. تجمع شركة Shandong Anda Industrial Co., Ltd. بين 15 عامًا من الخبرة في مجال تصدير الصناعات الثقيلة- مع أطر إدارة الجودة الصارمة (ISO 9001) لتصنيع مكونات الحماية من التآكل خصيصًا والمصممة بدقة وفقًا لرسومات CAD المحددة لموقعك وظروف التشغيل.
1. هل تحتاج إلى تقييم متانة النظام؟أرسل معدل تدفق معالجة المواد وسرعة الانخفاض والجداول الزمنية الحالية لاستبدال البطانة. سيقدم الفنيون لدينا تقريرًا شاملاً لتقييم عمر التآكل-. طلب تحليل التآكل → |
2. هل تحتاج إلى تخطيط معياري مخصص؟قم بتوفير شلال النقل أو رسومات CAD الخاصة بالقادوس. قسم التصميم لدينا سوف يوفر العرفارتداء وحدات لوحات تأثير البطانةمخططات مصممة خصيصًا لظروف موقعك. احصل على تصميم بطانة سيراميك مخصص → |
